| システムタイプ: | モジュラーBIPV取り付けシステム |
| メインブラケットのサイズ: | 115mm(鋼材U字部) |
| 腐食防止: | 亜鉛-アルミニウム-マグネシウムコーティング (30 年の耐久性) |
| 接続方法: | ボルト締めアセンブリ、溶接不要 |
| 負荷抵抗: | 風や雪の負荷に耐えられる設計 |
| アプリケーションシナリオ: | 屋上ソーラーシェッド、カーポート、サンルーム、産業用シェルター |
| ハイライト: | 115mm U 字型鋼材モジュール式 BIPV 取り付けシステム,亜鉛-アルミニウム-マグネシウムコーティングスチールブラケット,ボルト締め組立プレハブフレーム |

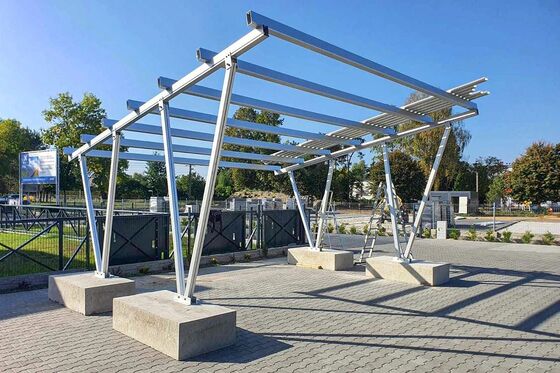

モジュール型BIPVマウントシステム – 屋上ソーラー構造用115mmスチールブラケット
はじめに
当社のモジュール型BIPVマウントシステムは、屋上太陽光発電設備向けに特別に設計された、高強度で迅速に設置できるスチール製支持構造です。 プレハブ化されたビルディングブロック設計を採用し、ボルト接続によって完全な組み立てを実現しているため、現場での溶接が不要です。 これにより、設置効率、構造的安全性、および一貫性が大幅に向上します。 商用および産業用の屋根付き倉庫、ソーラーカーポート、サンルームなど、さまざまな用途に最適です。
主な特徴と利点
完全モジュール設計: 標準化された柱、梁、母屋、およびブレースコンポーネントで構成されており、柔軟な構成と迅速な現場組み立てが可能です。
高強度冷間成形鋼: 115mmのU字型およびC字型鋼を使用しており、材料重量を最小限に抑えながら優れた耐荷重能力を提供します。
優れた耐食性: 亜鉛-アルミニウム-マグネシウム（ZAM）コーティングを採用しており、最大30年の耐食性を実現します。これは、標準的な亜鉛メッキ鋼よりも6〜15倍優れています。
統合された水管理: 内蔵の雨どい、水ガイドストリップ、および排水システムを備えており、追加のシーリング作業なしで耐候性構造を確保します。
溶接不要の組み立て: すべての接続は高張力ボルト（M10、M12シリーズ）で行われ、工具による設置が可能になり、労働者のスキル要件を削減し、建設の安全性を高めます。
風と雪の荷重に最適化: 過酷な環境荷重に耐えるように、ブレースシステム（ブレース、ニーブレース、タイビーム）で設計されています。
プレハブの柔軟性: 完全プレハブの柱（カスタムカットおよびドリル加工済み）と、現場での調整用の半プレハブオプションの両方を提供し、さまざまな屋根の状況と高さの要件に対応します。
技術と設計原則
このシステムは、ボルト接続された空間フレーム構造を採用しており、メインビーム、柱、母屋が剛性がありながら調整可能なグリッドを形成します。 柱とベース、梁と柱、母屋と梁などの主要な接合部は、正確な位置合わせと構造的完全性を確保するために、あらかじめ穴が開けられた穴と特殊なコネクタ（クリート、ブラケット、スプライスプレート）を使用しています。 この設計により、現場での調整が可能になります。母屋クリートには排水ピッチ制御用のスロット穴があり、ブレース部材は標準の6メートルのセクション（U4121 / U4141）から現場でカットして正確な寸法に合わせることができ、無駄を最小限に抑えます。
設置プロセスの概要
レイアウトとベースの設置: 柱グリッドを設定し、アンカーボルト（M12ケミカルアンカー）を取り付け、調整可能な柱ベースを固定します。
フレームの組み立て: M10x25 / M10x140ボルトを使用して、柱とメインビームを立てます。 横方向ブレースとタイビームを取り付けてフレームを安定させます。
母屋と二次構造: 母屋クリートを梁に取り付け、次に母屋を取り付けます。 設計に従って、縦方向ブレース（ニーブレース、ストラット）を追加します。
防水と付属品: 雨どい（中央/端）、ダウンパイプ、水ガイドストリップ、およびメンテナンス用通路を取り付けます。
PVモジュールの取り付け: M10x25ボルトを使用して、アルミニウムまたはZAMクランププレートとPVモジュールクランプを母屋に固定します。
最終締め付け: すべてのコンポーネントとPVモジュールが配置されたら、すべてのボルトを規定の値に最終トルクで締め付け、完全な構造剛性を実現します。
アプリケーションシナリオ
商用および産業用屋根付き倉庫: 既存の屋根の上に盛り上がった日陰の空間を作り、屋根の保護、断熱、および追加の利用可能なエリアを提供します。

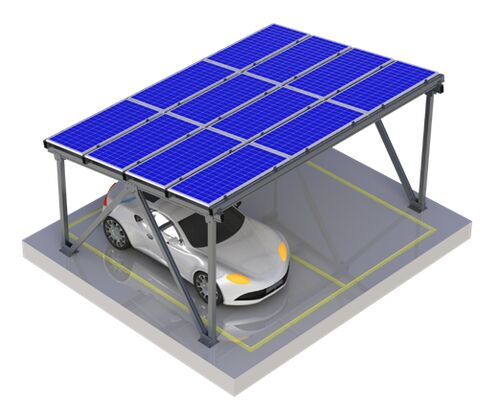

ソーラーカーポート: モジュール式のスパンは、1〜3つの駐車ベイ（6〜9mの私道）に対応し、駐車場、EV充電ステーション、および商業施設に最適です。
住宅用サンルーム（BIPVサンルーム）: パティオ、テラス、またはバルコニーの囲いとして、シングルまたはダブルスロープ構造として構成できます。
農業および物流用シェルター: 保管、梱包エリア、または家畜シェルター向けの、費用対効果が高く、迅速に設置できるカバー。
なぜ当社のシステムを選ぶのか？
プロジェクトの迅速な完了: あらかじめ穴が開けられたコンポーネントとボルトオンアセンブリにより、従来の溶接構造と比較して設置時間を最大60％短縮できます。
費用対効果の高い材料の使用: 最適化された冷間成形鋼セクションと効率的な切断計画により、材料コストを約15〜20％削減します。
設計の柔軟性と互換性: さまざまな屋根の形状、傾斜、およびモジュールタイプに適応可能です。 ほとんどの両面および片面PVパネルと互換性があります。
低メンテナンスと長寿命: ZAMコーティングと堅牢な機械的接続により、最小限のメンテナンスで数十年の信頼性の高い性能が保証されます。
安全でスケーラブルな設置: 熱作業許可は不要です。 このシステムは、将来のプロジェクトの変更のために簡単に拡張または再構成できます。
よくある質問（FAQ）
Q：100kWの屋根付き倉庫の一般的な設置時間はどれくらいですか？
A：4〜5人のチームで、構造組み立ては、屋根の複雑さにもよりますが、3〜5日で完了できます。
Q：システムは凹凸のある屋根に取り付けることができますか？
A：はい。 調整可能な柱ベースと、現場での柱の切断オプション（半プレハブ）により、最大200mmの高さ補正が可能です。
Q：風速定格はどれくらいですか？
A：このシステムは、適切に固定されている場合、国際的な建築基準に準拠して、最大150 km / h（約42 m / s）の風荷重に耐えるように設計されています。
Q：設置に特別な機器は必要ですか？
A：標準的な電動工具（ドリル、インパクトレンチ、ソケットセット）で十分です。 効率のために、パンチングガンとホールカッターをお勧めします。
Q：接合部での水の漏れはどのように防ぎますか？
A：このシステムは、オーバーラップする雨どい設計、密閉されたエンドキャップ、および水分をメインの排水システムに導く水ガイドストリップを使用しています。 シーラントは、重要な外部接合部に塗布されます。
重要な注意点
特定のプロジェクトについては、常に公式の設置マニュアルと承認された構造図に従ってください。
すべてのアンカーポイントが健全な構造基材（コンクリートまたは構造用鋼）に設置されていることを確認してください。 ホスト屋根の耐荷重能力を確認してください。
エンジニアリングの承認なしに、連続した母屋またはメインビームを切断または変更しないでください。
すべてのボルトの最終トルク締め付けは、PVモジュールを配置した後、軽微な位置合わせ調整を可能にするために実行する必要があります。
過酷な環境では、ボルトと腐食保護の定期的な検査を2〜3年ごとに行うことをお勧めします。
