| ピークパワー（PMAX）: | 445W |
| 開回路電圧（VOC）: | 184.0V |
| 短絡の流れ（Isc）: | 3.50A |
| 寸法: | 1215×2300mm |
| 厚さ: | 9.7mm |
| 重さ: | 62kg |
| ハイライト: | 445W CdTe 太陽光ガラスパネル,フレームのないBIPV太陽光パネル,建築統合 太陽光ガラス |

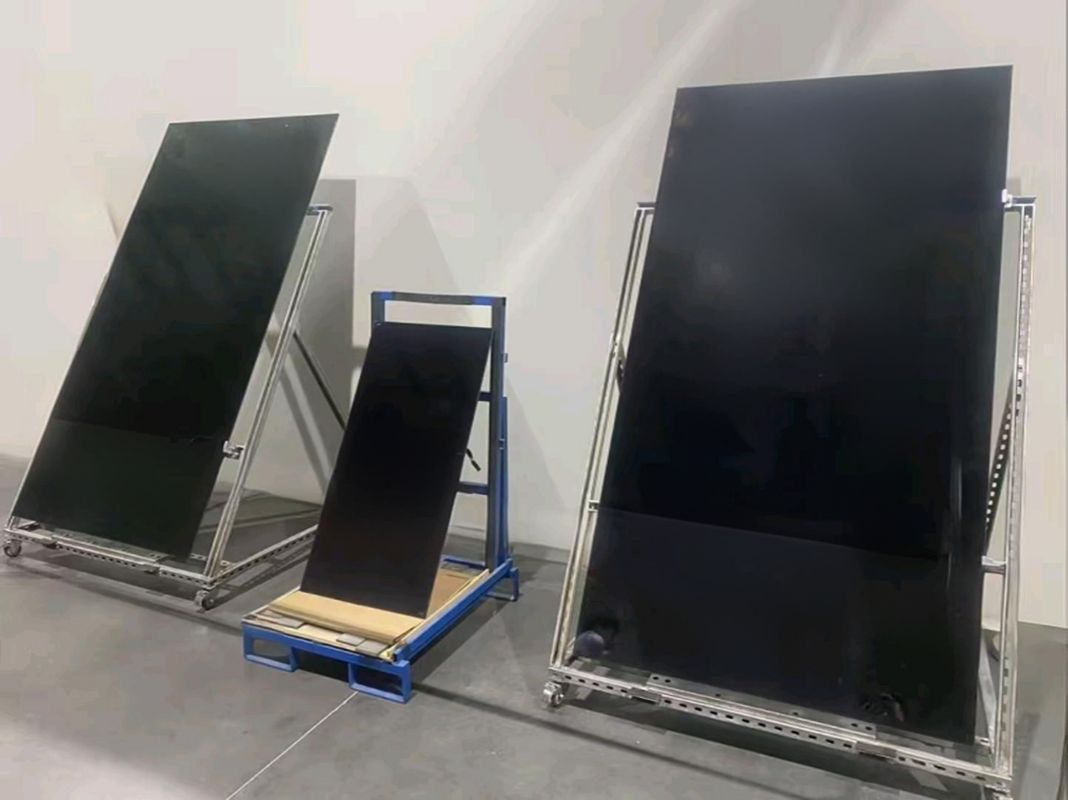

これはフレームのない太陽光ガラスパネル組み合わせ高効率のCdTe技術と建築機能配達445Wピーク電源シンプルで黒い形式で円滑な建物統合提供しています優れた温度性能そして低照明で優れた反応商業用ファサードやカーテンウォールシステムに最適です
優れた 効率性: CdTe技術が実世界の条件でシリコンを上回る
*CdTe半導体は結晶性シリコンよりも高い吸収係数を持ち,分散光と高温環境でより良い性能を実現します.これは,従来のパネルと比較して,現実世界の条件で最大10%高いエネルギー出力を生み出します.*
建築 品質: フレームのないデザインで均一な黒色
完全にフレームのない構造で 0%の光伝播率で 縫い目のない均一な黒い表面を作り 現代の建築デザインと完全に統合しますこれは,目に見えるマウントフレームと銀色のグリッドラインを排除防災と発電の同時にある美学的な整合性を保ちます
証明 さ れ た 信頼性: -0.214%/°Cの温度係数は安定した性能を保証します
*このパネルは,電力の温度係数がわずか -0.214%/°Cで,従来のシリコンパネルと比較して高温でより優れた性能を維持します (-0.45%/°C典型).これは,熱い気候や,通常標準試験条件を超える作業温度のある建物統合アプリケーションに特に適しています..*
カドミウムテルリド半導体
*CdTe技術は,現実の照明条件におけるよりよいスペクトル応答と分散光での優れた性能を含む,従来のシリコンに比べていくつかの利点を提供します.また,薄膜構造では 従来のシリコン電池よりも 98%少ない半導体材料が使用されます製造業の炭素排出量を削減する
薄膜構造
厚さわずか9.7mmで,パネルは従来の建築用ガラスのプロフィールを維持し,強力な光伏機能を組み込む. テンパールガラスの構造はANSI Z97を満たす.1 と EN 12600 建築用ガラスの安全基準.
184V オープン回路電圧
*高電圧出力は,より長いスレッドの長さと,システムのバランスコストを削減することを可能にします.,システム全体のコストを最大15%削減する*
3.08A 稼働電流
低電流により,直流ケーブルにおける抵抗損失が減少し,小径のワイヤリングが使用できます.これは,ケーブルルーティングスペースがしばしば限られている建物統合アプリケーションでは特に有益です.
9.7mm テンプレートガラス
*熱強化硬化ガラス構造は,卓越した耐久性と衝撃耐性を備えています.パネルは,機械的な負荷試験のためのIEC 61215およびIEC 61730規格を満たしています.5400Paの風負荷と2400Paの雪負荷に耐えられる.*
フレームなしの建築
完全にフレームのないデザインは,カーテンウォールシステムと建築ガラスとの真のシームレスな統合を可能にします.クリーンな環境を維持しながら,平方メートルあたりの発電を最大化します.現代的な外見です
|
パラメータ
|
価値 | ユニット |
|
電気特性
|
||
|
ピークパワー (Pmax)
|
445 | W |
|
オープン回路電圧 (Voc)
|
184.0 | V |
|
短回路電流 (Isc)
|
3.50 | A について |
|
最大電源電圧 (Vmp)
|
144.5 | V |
|
最大電源電流 (Imp)
|
3.08 | A について |
|
メカニカル仕様
|
||
|
サイズ
|
1215×2300 | mm |
|
厚さ
|
9.7 | mm |
|
体重
|
62 | 体重 |
|
温度係数
|
||
|
パワー温度係数
|
-0だった214 | %/°C |
|
電圧温度係数
|
-0だった321 | %/°C |
|
現在の温度係数
|
+0だった06 | %/°C |
|
システム・レーティング
|
||
|
システム最大電圧
|
1500 | V |
|
ファイューズの評価
|
6.0 | A について |
|
オプティカルプロパティ
|
||
|
光の伝達力
|
0% | - |
|
表面色
|
ブラック | - |
商業用カーテン壁
カーテンウォールのシステムで従来のスパンデルガラスを置き換えるのに理想的です. 建物内膜の保護と再生可能エネルギーの生成の両方を提供します.黒い外観は,建物の正面から電気を発生させる一方で,現代建築のデザインとシームレスに融合しています.
建築の特徴
屋根蓋や遮光装置,装飾機能など様々な建築要素に組み込める.均一な黒色の外観は,機能的なエネルギー生成能力を追加しながら,デザインの一貫性を維持します.
駐車場の屋根
高電圧出力が大きな駐車場構造の配線コストを削減します熱い夏の条件でも出力を維持する.
騒音障害
高速道路とインフラストラクチャの用途のための二重機能設計は,音響減声と再生可能エネルギー発電の両方を提供します.頑丈 な 構造 は 環境 の 影響 に 耐える ほか に 使わ れ ない 空間 から 電気 を 生成 する.
Q: 温度が性能にどう影響する?
*A: -0.214%/°Cの電源係数で,シリコンパネルと比較して高温では著しく優れた性能を維持します.CdTeパネルは通常,従来のシリコンの25%以上と比較して 15%の電力削減を示します.*
Q: 合致するマウントシステムは?
A: 構造ガラスのシステムと従来のマウント方法の両方に設計されています.枠なしの設計は,適切な熱膨張の宿泊施設を備えた点固定または周辺枠を可能にします.様々な建築用アプリケーションに専用のマウントハードウェアが利用可能である.
Q: どんな保証が提供されていますか?
*A: 25年間の線形出力保証で,10年後に90%の性能保証と25年後に80%の性能保証があります.製品保証には3年間の材料と加工カバーが含まれています.商用プロジェクトで可決する延長保証付き.*
ほら構造的要件
負荷容量を確認する62kgのパネル重量 - 建築が追加の死荷を支えるようにする資格のあるエンジニアによる構造分析が必要です
熱膨張を計算する装着設計において - アルミフレームシステムは ±3mm の熱移動に対応しなければならない.
電気安全基準を遵守する1500V システムでは,UL 認定の部品と適切な接地システムが必要です.
ほら環境 に 関する 考え方
許可保持熱管理のために - 適切な換気のためにパネルの後ろに最低10mmの空気の隙間
適切な排水を確保する水の蓄積を防ぐために - 設置システムは,水の排水を可能にし,水分が閉じ込まれるのを防ぐ必要があります.
