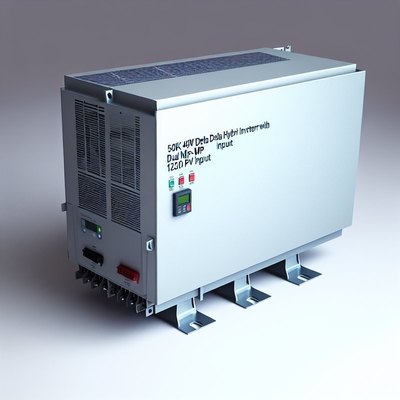

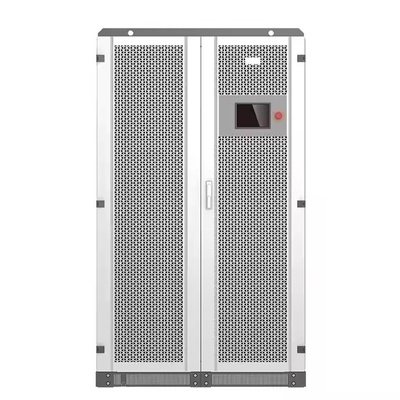

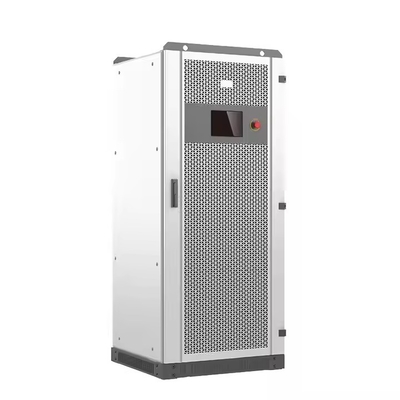

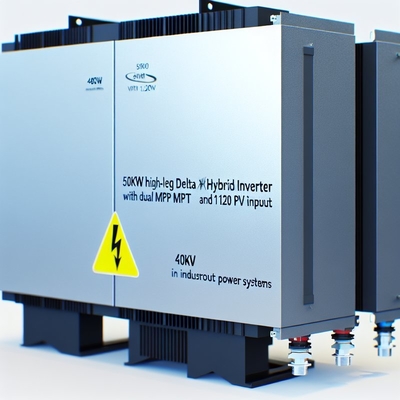

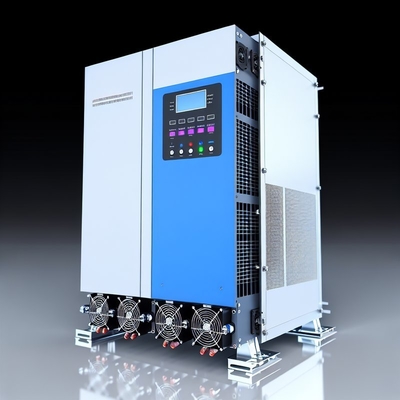

50kW 480V ハイレグデルタハイブリッドインバーター - 産業用電源変換システム

1製品概要

1.1 高性能産業用電源ソリューション

この50kWのハイブリッドインバーターは 産業用電源変換技術における 重要な進歩を表しています中規模の製造施設や商業用エネルギーシステムの要求を満たすために特別に設計されたこの装置は,堅牢な3相電源配送と柔軟なスプリット相能力を組み合わせ, 480V産業機器と 240V単相負荷の両方を必要とする施設に最適です.

*技術優位性: 150%の過負荷状態でも,電圧調節を ±0.8%以内に維持する独自の相バランスアルゴリズムを備えています.繊細な産業プロセスの安定した動作を保証する.*

1.2 主要な区分要素

1. 増強された電力容量: 50kW連続出力 (55kVAピーク) を提供 - 標準30kWモデルより66%以上の容量

2. 先進的な太陽光統合: 2つの独立したMPPTチャネルを通じて最大120kWのPV入力をサポートします

3. 未来 に 備え られる デザイン: 320~850Vの電池電圧範囲は,次世代の高電圧貯蔵システムに対応しています.

4. 産業用信頼性: 厳酷な環境で100,000時間以上MTBFで指定された軍用級部品

2. テクニカル仕様

3基本的な技術特性

3.1 先進的な電源変換システム

• 3 レベル ANPC トポロジー
  *技術的利点:従来の二階建て設計と比較して,スイッチ損失を35%削減し,全負荷で<3%THDiを維持する.

• DSP制御電圧規制
  性能メリット: 16kHz PWM スイッチを通して負荷変化に対する<20ms 応答時間で ±0.8% の電圧精度を達成する.

3.2 インテリジェントエネルギー管理

• 2つの独立したMPPTチャネル
  *システムメリット:各チャネルは,最適化された perturb-and-observe アルゴリズムを使用して99.8%の追跡効率で動作し,不均質なシューティング配列では不一致損失を最大40%削減します.*

• 広範囲の稼働電圧
  *技術注記: 150V の冷却開始能力を持つ 250-850V MPPT 範囲で, 18-22 PV モジュール (1,200V 超電圧耐力評価) を連続でサポートする.

3.3 バッテリーシステム統合

• 高電圧バッテリーサポート
  *技術的利点: 320~850V の電池システムとの直接統合により,追加の DC-DC 変換器の必要性がなくなり,往復効率が2-3%向上します.*

• アダプティブ・チャージ・アルゴリズム
  *機能: 4段階のスマート充電 (大量充電/吸収/浮動/均衡) 温度補償と状態モニタリング*

4応用シナリオ

4.1 工業製造業

• 自動車生産ライン
  ケーススタディ: 繊維制御システムでは<1%THDuを維持しながらロボット溶接ステーションに電力を供給するためにTier 1自動車工場で成功しました.

• 金属製造
  *技術的メリット:電圧下降なしでプラズマ切断機の動作中に200%の短期的な過負荷を処理します.*

4.2 商業用エネルギーシステム

• 病院電源システム
  重要な特徴: <20ms ネットワークと電池電源の間の転送時間は,必須電気システムに関するNFPA 110の要件を満たしています.

• データセンターのバックアップ
  信頼性:冗長な並列構成により 99.999%の稼働時間が達成される.

5設置とメンテナンス

5.1 電気要件

• 入力/出力保護
  条件: AC側とDC側の両方にII級電圧保護装置を搭載した100A最小の断路器 (40kA最小等級)

• 接地システム
  臨界点: 25mm2の銅導体を用いて,分離された装置を接地する地震抵抗 <0.1Ω.

5.2 環境問題

• 免許の要件
  安全性: 適切な換気と整備アクセスのために,各側から最低400mmの空き地があります.

• 運用条件
  *堅牢な設計: -30°Cから55°Cの動作に適しており,環境温度が45°C以上で自動的に減速する.

6準拠と認証

6.1 安全基準

• UL 1741 SB
  *認証の詳細: 隔離壁 (3kV AC/5kV DC) と弧の故障検出システムの包括的な試験を含む.

• IEEE 1547-2018 について
  *グリッドコンプライアンス: 特徴 <2s 周波数乗り継ぎ能力を持つ島根化防止保護

6.2 地域承認

• CEマーク
  *コンプライアンス: EN 62109-1/-2 の安全基準と EN 61000-6 のEMC要件を満たす.

• NEC 2020
  安全性:太陽光発電システムの迅速停止要件を満たす.

7よくある質問

7.1 性能

Q: 負荷の異なるレベルにおける効率曲線は?
*A: 30~100%の負荷で96%以上の効率を維持し,80%の負荷で98.2%のピーク効率を保持する.

Q: 大量の誘導負荷をどう処理する?
A: 10秒間150%の過負荷容量は,200%の急増発生時に<5%の電圧低下で,ほとんどのモーターの起動に対応します.

7.2 互換性

Q: バッテリー管理プロトコルは?
*A: CAN 2.0B (BYD/Pylontech),RS485 (Tesla/LG Chem),およびSCADA統合のためのModbus TCPのネイティブサポート.*

Q:ディーゼル発電機と接続できる?
A: はい,燃料効率を最適化するために負荷依存のランプ制御の自動発電機開始/停止機能があります.

8なぜこのインバーターを選んだのか?

1. 工業 級 の 信頼性
   *100,000時間以上の MTBF 格付け*

2. 未来 に 耐える 建築
   新しい機能とグリッドコードのためにソフトウェアアップグレード可能

3. エネルギー 最適化
   先進的な予測アルゴリズムは自消費を最大化します

4. グローバルコンプライアンス
   世界中に展開するための国際基準を満たす
