| Max. Power (kVA): | 275 kVA |
| Max. PV Voltage: | 1,000V |
| Voltage Range: | 420-850V |
| Dimensions: | (600×720×2,050mm)×1 + 1,200×800×2,050mm |
| Weight: | 1,980-2,010 kg |
| Operating Temperature: | -30°C to 55°C |
| ハイライト: | 産業用マイクログリッド向け250kWハイブリッドインバーター,360kW PV入力対応の高耐久インバーター,850Vバッテリー対応ハイブリッドインバーター |

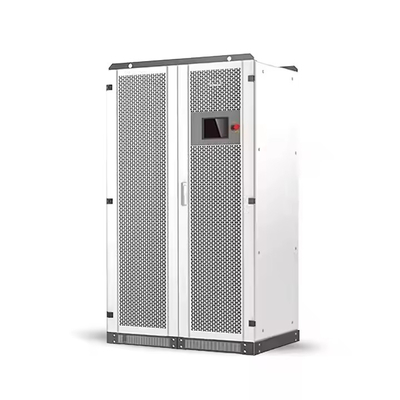

これは250kWの工業用ハイブリッドインバーター三相電源変換技術の最先端の技術です大規模な産業運用および公益事業級マイクログリッドアプリケーションの要求を満たすために特別に設計された. その275kVAピーク容量そして6つの高度なMPPT追跡装置このシステムは連続でクリーンな電源最もエネルギー消費が多い環境では
66% 以上の出力標準の150kWモデルより
業界トップの6つのMPPTチャンネル複合装置における最大太陽光発電の収穫
軍用部品24時間/24時間の連続運転に適した
超幅の420~850V電池電圧範囲現代の高電圧貯蔵システムへの直接接続用
250kW連続 (275kVAピーク) 容量
工業施設全体または大規模な採掘作業を同時に動かすことができる
<1% THDu ネットワーク外モード
繊細な製造機器や精密機械のための電力品質を供給する
110%連続過負荷能力
エンジンの起動と重装備の急増を 障害なく処理します
300〜360kWの独立系MPPTトラッカー5〜6台
*標準の4トラッカーシステムより 30%のシェーディング・トレランスと不一致の緩和を可能にします*
1,000V DC入力能力 250-850V MPPT範囲
*より長いストリング設計と低電流により,システムバランスコストを25%削減します*
>98.5% 最大変換効率
高級太陽光電池パネルからのエネルギー出力を最大化します
超広い電池電圧範囲420~850V
追加のトランスフォーマーなしで,近代的な電力規模貯蔵システムに直接接続
360kW 最大充電力
*重要な時間シフトアプリケーションのための90分超高速充電を可能にします*
多プロトコルBMS通信
*すべての主要なバッテリーメーカーのためのCAN 2.0B,RS485とTCP/IPをサポート *
-30°Cで冷却可能で55°Cで連続運転
北極の鉱山と砂漠の太陽光発電場での実証された性能
IP20 保護された電気部品
塵,湿気,振動など,最も厳しい産業環境にも耐えられる
先進的な熱管理システム
インテリジェントな扇風機制御により,最適な動作温度を維持する
| カテゴリー | 仕様 | テクニカル・ノート |
|---|---|---|
| AC出力 (オン・グリッド) | ||
| マックス パワー (kVA) | 275kVA | 1時間間10%の過負荷 |
| 定数電源 (kW) | 250 kW | 連続出力 |
| 電圧オプション | 208V/220V/240V (Wye) | 自動電圧検出 |
| 電流 (A) | 694A (208V) /656A (220V) /602A (240V) | 100%の不均衡負荷に対応する |
| 頻度 | 50/60 Hz (±5 Hz 調節可能) | 無縫なグリッド同期 |
| THDi | <3% | IEEE 519 規格を満たしている |
| AC出力 (オフグリッド) | ||
| THDu | <1%線形, <5%非線形 | 繊細な荷重に適している |
| 超負荷容量 | 110%連続 | 120% 1分間 |
| PV入力 | ||
| 最大 PV電圧 | 11000V | 1100V 最大抵抗 |
| 最大PV電源 | 300/360 kW | 6つの独立系MPPTチャンネル |
| MPPT トラッカー | 5/6 | 個々の文字列モニタリング |
| MPPT電圧範囲 | 250~850V | 150V 冷式スタート能力 |
| バッテリー | ||
| 電圧範囲 | 420~850V | すべての主要な化学をサポートします |
| マックス 充電力 | 300/360 kW | 0~100%SOC <2時間 |
| 物理データ | ||

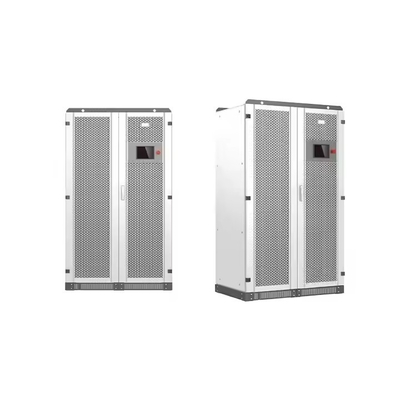

| サイズ | (600×720×2,050mm) ×1 + 1,200×800×2,050mm | モジュール式設計 |
| 体重 | 1980〜2 010 kg | フォークリフトのポケットを含む |
| 動作温度 | -30°Cから55°C | 45°C以上の低温化 |
| 保護評価 | IP20 | 触れない設計 |
| 騒音レベル | <70 dB | 65dB 典型的な動作 |
| コミュニケーション | RS485,CAN,TCP/IP | モッドバス,DNP3,IEC 61850 |
アルミニウムを溶かす作業安定した高電源が必要
セメント工場の電源システム大量のモーターを搭載する
自動車製造工場精密機器で
電力網規模太陽光+貯蔵装置
ピークプラントの代替システム
産業用パーク用マイクロネットワーク
アイルランド・リゾート24時間/24時間の電源需要
軍事基地電源システム信頼性が求められる
海上石油リグの電力ソリューション
露天採掘事業
鉱物加工工場
遠隔調査キャンプ
Q: 大規模なプロジェクトでは 100kWの複数の装置と比べると?
A: 提供する単一のシステムで150%以上の容量と集中管理システムバランスコストを約20%削減する.
Q: バッテリー管理システムはどの様に対応していますか?
A: すべての主要なプロトコルをサポートします.
テスラ パワーパック
BYDBボックス
LG Chem
CATL
ピロンテック
Q:完全にオフグリッドで動作できますか?
A: そうです<20ms 転送時間臨界負荷と高度な周波数/電圧制御により 安定した島式運用を可能にします
Q: 監視の選択肢は?
A: 複数のモニタリングソリューション
ローカル7インチタッチスクリーンインターフェース
ウェブ・ポータル歴史的なデータで
モバイルアプリリアルタイムのアラート
SCADA統合Modbus TCP/IP を使って
2,100kgの床積載能力最低限
1m 離れているメンテナンスのアクセスのためにすべての側面で
コンクリートパッド屋外設置に推奨される
800A AC 切断設置時に必要
超電圧保護クラスIIすべてのDC/AC接続で必須
適切な接地NEC/IEC 規格によって
十分な換気熱消耗用
粉末フィルター高粒子の環境で推奨される
暖かい部屋北極の装置で利用可能なオプション
安全性: EN 62109-1/2,UL 1741
グリッドコンプライアンス: IEEE 1547, VDE-AR-N 4105
EMC: EN 61000-6-2/-6-4
海兵隊:DNV-GL 選択可能
