| 出力範囲: | 10~20KWh |
| PV 最大入力電源: | 4000W/6000W |
| MPPT電圧範囲: | 85~400V |
| インバーター出力電圧: | 220/230VAC3% |
| 出力周波数: | 50-60Hz |
| 応用: | 家へ |
| 電池のタイプ: | リチウムイオン |
| システムタイプ: | スタック可能 |

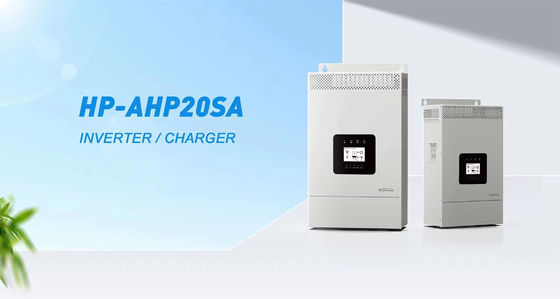

| HP-AHP20SAシリーズは、費用対効果の高い製品です。商用電源、ディーゼル発電機、ソーラーなど、複数の充電オプションをサポートしています。商用電源バイパス、インバーター出力、エネルギー管理用に設計されています。高度なDSPチップと制御アルゴリズムにより、迅速な応答時間、信頼性、高い変換効率が保証されます。お客様は、カスタマイズされた設定を使用して、ソーラーと商用電源を柔軟に切り替えることで、エネルギーを効率的に利用できます。 |
技術仕様
| モデル | HP3542-AH0650P20SA | HP5542-AH1050P20SA | |
| 商用電源入力 | 商用電源電圧 | 176VAC～264VAC（デフォルト）、90VAC～280VAC（設定可能） | |
| 商用電源周波数 | 45Hz～65Hz | ||
| 最大商用電源充電電流 | 60A | 100A | |
| 切替応答時間 |
切替応答時間 – インバーターから商用電源：10ms 切替応答時間 – 商用電源からインバーター（負荷電力が
100Wを超える場合）：20ms
|
||
| インバーター出力 |
インバーター定格出力（@30℃） | 3500W | 5000W |
| 3秒間の過渡サージ出力電力 | 7000W | 8500W | |
| インバーター出力電圧 | 220/230VAC±3% | ||
| インバーター周波数 | 50/60Hz±0.2% | ||
| 出力電圧波形 | 純粋正弦波 | ||
| 力率 | 0.2～1（VA ≤ 定格出力） | ||
| THDu（全高調波電圧歪み） | ≤3%（48V抵抗負荷） | ||
| 最大負荷効率 | 92% | ||
| 最大インバーター効率 | 94% | ||
| ソーラーコントローラー | PV最大開放電圧 | 500V（最低動作環境温度時） 440V（25℃時） | |
| MPPT電圧範囲 | 85～400V | ||
| PV最大入力電力 | 4000W | 6000W | |
| PV最大充電電流 | 60A | 100A | |
| MPPT最大効率 | ≥99.5% | ||
| バッテリー | バッテリー定格電圧 | 48VDC | |
| バッテリー動作電圧範囲 | 43.2VDC～60VDC | ||
| バッテリー最大充電電流 | 60A | 100A | |
| その他 | 無負荷損失 | ＜0.7A | ＜1.0A |
| 試験条件：PVおよび商用電源なし、AC出力オン、ファン停止@48V入力 | |||
| スタンバイ電流 | ＜0.15A | ||
| 試験条件：PVおよび商用電源なし、AC出力オフ、ファン停止@48V入力 | |||
| 動作温度範囲 | -20℃～+50℃（環境温度が30℃を超える場合、実際の出力電力は適切に削減されます） | ||
| 保管温度範囲 | -25℃～+60℃ | ||
| エンクロージャー | IP20 | ||
| 相対湿度 | ＜95%（N.C.） | ||
| 高度 | ＜4000M（高度が2000メートルを超える場合、実際の出力電力は適切に削減されます） | ||
| 機械的パラメータ | 寸法（長さ x 幅 x 高さ） | 534mm x 288mm x 163mm | 590mm x 288mm x 163mm |
| 取り付けサイズ（長さ x 幅） | 512mm x 245mm | 568mm x 245mm | |
| 取り付け穴サイズ | Φ9mm/Φ10mm | Φ9mm/Φ10mm | |
| 正味重量 | 12.0Kg | 15.0Kg | |
