| 太陽電池: | 4*18 |
| モジュールの寸法 [mm]: | 1767*1040*6mn |
| 重量 [kg: | 25.5 kg |
| フロントガラス [mm]: | 1 |
| インターレイヤー: | EVA/POE/PVB |
| バックグラス [mm]: | 1 |
| ハイライト: | 220Wの2Vの建物統合太陽光発電,4*18バイプVのガラスパネル,4*18 ビップルVの太陽光モジュール |

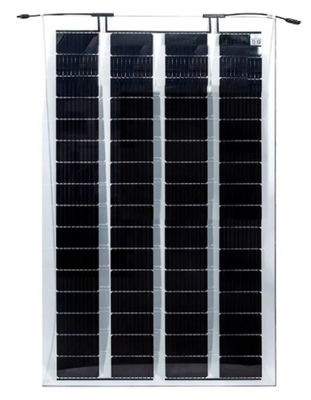

210-220w ダブルガラス伝達モジュール 45%伝達力
製品 特徴
最適化 電力増強
●PID に 高い 耐久性
● 微細な亀裂の危険性が低い.
ユニーク マットへのレイアウト設計ch 接着剤 設置
● 独特 な 設計 に よっ て,太陽 室 の 要求 に 応え て よい 光 伝達 力 と 防水 性 を 備える.
これまで より 高く 収益率
● 1500Vのシステム電圧,BOS コストの低下;
● 年間劣化<0.5%,30年間の線形性能保証
● フレームレスデザイン 表面の清掃が簡単 運用・整備コストが低く
労働条件の互換性と安全性
●高温,高湿度,砂,酸性,アルカリ性環境に対する耐久性
● 2400Paの雪負荷,2400Paの風負荷
"A級防火"
メカNICALの仕様
| セルタイプ | モノ結晶性 |
| 太陽電池 | 4*18 |
| モジュールの寸法 [mm] | 1767*1040*6mn |
| 体重 [kg] | 25.5 |
| フロントガラス [mm] | 2.5 半硬化塗装ガラス |
| インターレイヤー | EVA/POE/PVB |
| バックグラス [mm] | 2.5 半硬化ガラス |
| 交差ボックス | lp67 定数,3バイパスダイオード |
| コネクタ | マルチコンタクト MC4 (または同等の) |
| フレーム | フレームなし |
| 最大負荷容量 [Pa] | 2400 (風荷) /2400 (雪荷) |
| 電気特性 | |||||
| DMJ36H(S) 210 | DMJ36H(S) - 215 | DMJ36H(S) 220 | |||
|
STC 空気質量 AM15放射線量 1000W/m 細胞温度は 25°C |
STCでの最大電源 [Pmax] | [W] | 210 | 215 | 220 |
| オープン回路電圧 [Voc] | [V] | 24.35 | 24.63 | 24.95 | |
| 短回路電流 [lsc] | [A] | 11.14 | 11.22 | 11.31 | |
| 最大電源点の電圧[Vm] | [V] | 20.00 | 20.31 | 20.62 | |
| 最大電源点での電流[lm] | [A] | 10.50 | 10.59 | 10.67 | |
| 容量 容量 | [%] | 0~+3% | |||
| モジュール効率 | [%] | 11.4 | 11.6 | 11.9 | |
|
NMOT: 空気質量 AM15放射線量 800W/m 環境温度は20°C 風速1m/s |
NMOTでの最大出力 [Pmax] | [W] | 157 | 161 | 164 |
| オープン回路電圧 [Voc] | [V] | 22.7 | 23.0 | 23.3 | |
| 短回路電流[lsc] | [A] | 8.98 | 9.05 | 9.12 | |
| 最大電源点の電圧[Vm] | [V] | 18.4 | 18.6 | 18.9 | |
| 最大電源点での電流[lm] | [A] | 8.55 | 8.62 | 8.69 | |
| 容量 容量 | [%] | 0~+3% | |||
労働 条件
| システム最大電圧 (Sで) | [V] | 1000 DC (IEC) |
| 最大システム電圧 (Sなし) | [V] | 1500 DC (IEC) |
| 動作温度 | [C] | 40~+85 |
| 機体内温度 | [°C] | 45±3 |
| 最大電流 | [A] | 20 |
温度E係数
| Pmax の温度係数 | [%/°C] | -0だった42 |
| 温度係数 Voc | [%/°C] | -0だった33 |
| 温度係数 lso | [%/°C] | 0.04 |
| パッケージ コンフィギュレーション | ||
箱ごとに38個 40"HQ 988個
