| パワー: | 37.5KW |
| 入力電圧: | 1000V |
| 入力電流: | 30×4 |
| 出力電流: | 42.0a |
| サイズ: | 800×620×300mm |
| 体重: | 72.0kg |
| ハイライト: | エース 50kW ハイブリッドインバーター,ip65 50kwハイブリッドインバーター,太陽光ハイブリッドインバーター |

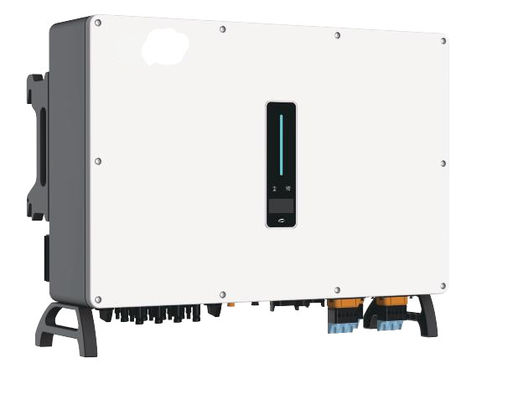

25〜50kWのハイブリッドインバーター
MHT-25/30/36/40/50K-100
98.8% 30A 100% 100A
最大効率 PV 入力電流 バランスのとれない出力電荷/放電
概要
最適な電源と貯蔵量
■98.8% 最大効率
■ 医療機関30A PV 入力電流,4 MPP トラッカー
·100A 充電/放電電電流
強い負荷とバックアップ
110%連続AC出力 過負荷
■ 医療機関120%max.バックアップ出力過負荷 @60s UPSレベルの切り替え ·150%DCオーバーサイズ
便利な設置と操作
簡単にワイヤリングするためのPlug & Play端末
●Solinteg lライト,電源,アラームインジケーター
■ 医療機関OLEDディスプレイと設定とデータ管理のためのアプリ
柔軟な設計と使用
·135~750Vの電池の電圧範囲が広く
■ 医療機関IP65 室内・室外設置
コンパクト サイズ と 優雅 な 外見
特徴
| モデル | MHT-25K-100 MHT-30K-100 MHT-36K-100 MHT-40K-100 MHT-50K-100 試験終了いたしました |
| PV入力 | |
| 推奨する最大入力電源量 [kW] | 37.5 45.0 54.0 60.0 75. ほら ほら0 |
| 開始電圧 [V] | |
| 135 135 135 135 135 135 135 について | |
| 最大 DC 入力電圧* [V] | 1000* 1000* 1000* 1000* 1000* 1000* |
| 定数直流入力電圧 [V] | 620 620 620 620 620 620 |
| MPPT電圧範囲* [V] | 200-850* 200-850* 200-850* 200-850* 200-850* 200-850* 200-850* |
| MPP トラッカー数 | 4 4 4 4 4 4 |
| MPPT 1 つの DC 入力の数 | 2 2 2 2 2 2 |
| 最大入力電流 [A] | 30×4 30×4 30×4 30×4 30×4 |
| 最大短回路電流 [A] | 40×4 40×4 40×4 40×4 40×4 40×4 |
| バッテリー側 | |
| バッテリータイプ | リチウム電池 (BMS付き) |
| バッテリーの電圧範囲 [V] | 135~750 |
| 最大充電/放電電電流 [A] | 100/100 |
| 格子側 | |
| 定数出力 [kW] | 25.0 30.0 36.0 40.0 50. オーケー0 |
| 最大出力電源 (kVA) | 27.5 33.01) 39.6 44.0 55.0 |
| 最大入力電源力** [kVA] | 30.0 36.0 43.5 48.0 60. ほら,もういいから0 |
| バッテリーの最大充電力 [kW] | 25.0 30.0 36.0 40.0 50. オーケー0 |
| 定数交流電圧 | 3L/N/PE,220/380V,230/400V,240/415V |
| 定数交流周波数 [Hz] | 50/60 50/60 50/60 50/60 50/60 |
| 最大出力電流 [A] | 42.0 50.02) 60.0 66.0 83.0 |
| パワーファクター | 00.8 リード...0.8 遅れ |
| 最大総ハーモニック歪み | <3% @名乗出力 |
| DCI | <0.5% イン <0.5% イン <0.5% イン <0.5% イン <0.5% |
| バックアップサイド | |
| 定数出力 [kW] | 25.0 30.0 36.0 40.0 50. オーケー0 |
| 最大出力電源 (kVA) | 27.5 33.0 39.6 44.0 55.0 |
| 最大出力電流 [A] | 42.0 50.0 60.0 66.0 830 |
| UPSの切り替え時間 | <20ms <20ms <20ms <20ms <20ms <20ms |
| 定数出力電圧 | 3L/N/PE,220/380V,230/400V,240/415V |
| 定数出力周波数 [Hz] | 50/60 50/60 50/60 50/60 50/60 |
| 電圧の調和歪み | <3% @線形負荷 |
| ジェネレーター側 | |
| 最大出力電源** [kVA] | 30.0 36.0 43.5 48.0 60. ほら,もういいから0 |
| バッテリーの最大充電力 [kW] | 25.0 30.0 36.0 40.0 50. オーケー0 |
| 定数交流電圧 | 3L/N/PE,220/380V,230/400V,240/415V |
| 定数交流周波数 [Hz] | 50/60 50/60 50/60 50/60 50/60 |
| 効率性 | |
| 最大効率 | 98.8% 98.8% 98.8% 98.8% 98.8% |
| 欧州の効率化 | 980.3% 98.3% 98.3% 98.3% |
| 保護 | |
| DC逆極性保護 | 統合 |
| バッテリー入力逆接続保護 | 統合 |
| 断熱抵抗保護 | 統合 |
| 超電圧保護 | 統合 |
| 超温保護 | 統合 |
| 残留電流保護 | 統合 |
| 島保護 | 統合 |
| AC超電圧保護 | 統合 |
| 超負荷保護 | 統合 |
| AC短回路保護 | |
| 統合 | |
| 一般データ | |
| 超電圧カテゴリー | PV: II 主要: III |
| 尺寸 [W×H×D mm] | |
| 800×620×300 | |
| 体重 [kg] | 72.0 |
| 保護度 | IP65 |
| 待機状態の自己消費量 [W] | <15 |
| トポロジー | トランスフォーマーなし |
| 動作温度範囲 [°C] | -30~60 |
| 相対湿度 [%] | 0~100 |
| 操縦高度 [m] | 3000 (>3000mderating) |
| 冷却 | スマートファン |
| 騒音レベル [dB] | <50 |
| ディスプレイ | OLEDとLED |
| コミュニケーション | CAN,RS485,WiFi/LAN (オプション) |
入力電圧は850V,そうでなければインバーターは待機します.
**電網からの最大電源は,バックアップ負荷を満たしバッテリーを充電するために電網から輸入された最大電源を意味します.
1) AS 47772"VDE-AR-N 4105: 30.0kVA; 2) AS 47772"VDE-AR-N 4105: 43.5A"
