| プロダクト ハイライト: | 高耐久性リチウム電池 (6000回以上) |
| 電力電圧: | 176VACから264VAC (デフォルト),90VACから280VAC (設定可能) |
| 使用頻度: | 45Hzへの65Hz |
| 最大電源電流: | 100A |
| インバーター出力電圧: | 220/230VAC±3% |
| 出力電圧波形: | 純粋なシナス波 |
| ハイライト: | 電力系外太陽光インバーター 5 500W,純シナス波インバーター 5 500W,100A 純シナス電源インバーター |

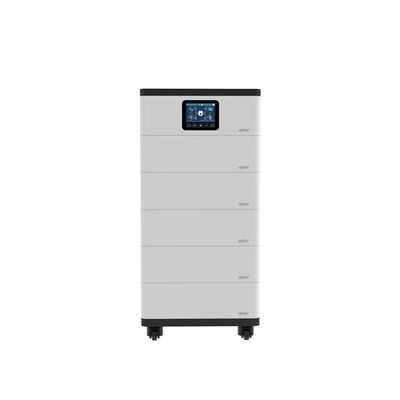

ROH-F P20シリーズは,リチウム電池とオフグリッドのエネルギー貯蔵インバータを組み合わせたオールインワンエネルギー貯蔵システムです.この製品は最大6つのリチウム電池モジュールと1つのオフグリッドエネルギー貯蔵インバーターホストを収容できます.各リチウム電池モジュールの容量は5.12kWhで,最大構成容量は30.72kWhです.
オフグリッドエネルギー貯蔵型インバーターホストは,グリッド/石油発電機の充電,太陽光発電の充電,電力バイパス,インバーター出力,スマートエネルギー管理を統合しています.複数の充電とAC出力モードは,ユーザーが選択して設定するために利用できます太陽光発電や電力網の柔軟な利用を可能にし,高効率のエネルギー利用を実現する.
シンプルな製品設置は,モジュール式スタッキングによって達成され,移動が容易になるため,回転式ホールベースによって支えられています.
高容量エネルギー貯蔵電力の需要は,異なる数の電池を搭載したメインユニットの組み合わせによって満たされます.
| モデル | ROH5542F-05X1P20 | ROH5542F-10X2P20 | ROH5542F-15X3P20 | ROH5542F-20X4P20 | ROH5542F-25X5P20 | ROH5542F-30X6P20 | |
| ユーティリティインプット | 電力電圧 | 176VACから264VAC (デフォルト) 90VACから280VAC (設定可能) |
|||||
| 使用頻度 | 45Hzから65Hz | ||||||
| 最大電力充電電流 | 100A | ||||||
| スイッチ応答時間 | スイッチ応答時間:インバーターからユーティリティ: 10ms スイッチ応答時間 (負荷電力が100Wを超える場合): 20ms |
||||||
| インバーター出力 | インバーターの定位電源 (@35°C) | 5500W | |||||
| 3秒間の臨時電波出力 | 8500W | ||||||
| インバーター出力電圧 | 220/230VAC±3% | ||||||
| インバーター周波数 | 50/60Hz±0.2% | ||||||
| 出力電圧波形 | 純粋なシナス波 | ||||||
| 負荷力因数 | 0.2?? 1 ((VA ≤ 定位出力) | ||||||
| THDu (総調和電圧歪み) | ≤ 3% (48V抵抗負荷) | ||||||
| 最大 負荷 効率 | 92% | ||||||
| 最大インバーター効率 | 94% | ||||||
| PV 最大オープン回路電圧 | 500V (最低の動作環境温度で) 440V (25°Cで) |
||||||
| ソーラーコントローラ | MPPT電圧範囲 | 85VDCから400VDC | |||||
| MPPT 入力チャネル | 2つの方法 | ||||||
| PV 最大入力電流 | 2つの方法, 2*15A | ||||||
| PV 最大入力電源 | 2*3000W | ||||||
| PV 最大充電電流 | 100A | ||||||
| MPPT 最大効率 | ≥99.5% | ||||||
| バッテリー | バッテリータイプ | LFP | |||||
| バッテリーパック | 5.12KWH,51.2V/100AH | ||||||
| バッテリーパックの量 | 1 | 2 | 3 | 4 | 5 | 6 | |
| バッテリーの電圧 | 51.2VDC | ||||||
| エネルギー容量 | 5.12KWH | 10.24KWH | 15.36KWH | 20.48KWH | 25.6KWH | 30.72KWH | |
| バッテリーの作業温度範囲 | 充電: 0°Cから+50°C,放電:-20°Cから+50°C | ||||||
| ほか | 負荷なしの損失 | <1.0 A (試験条件:電源,光伏,負荷が接続されていない,交流出力はオン,扇風機停止,入力 @48V) | |||||
| 待機電流 | <0.15A (試験条件:電源,PV,負荷が接続されていない,AC出力はOFF,ファン停止,@48V入力) | ||||||
| 設置方法 | 平らなスタッキング | ||||||
| 環境パラメータ | 作業温度範囲 | -20°Cから+50°C (環境温度は30°Cを超えると,実際の出力量を適切に削減する) | |||||
| 貯蔵温度範囲 | -25°Cから+60°C | ||||||
| 囲み | IP20 | ||||||
| 相対 の 湿度 | < 95% (N.C.) | ||||||
| 高さ | <4,000M (高度が2,000mを超えると,実際の出力量が適切に削減されます) | ||||||
| メカニカルパラメータ | 寸法 (長 × 幅 × 高さ) | 530mm*500mm*467mm | 530mm*500mm*629mm | 530mm*500mm*791mm | 530mm*500mm*953mm | 530mm*500mm*1115mm | 530mm*500mm*1,277mm |
| 変換器の純重量 | 24.5kg | 24.5kg | 24.5kg | 24.5kg | 24.5kg | 24.5kg | |
| 総純重量 | 82.0Kg (モバイルブレーキット) | 129.8Kg (モバイルブレーキット) | 177.6Kg (モバイルブレーキット) | 225.4Kg (モバイルブレーキット) | 273.2Kg (モバイルブレーキット) | 321.0Kg (モバイルブレーキット) | |
| 74.6kg (固定ブレーキット) | 122.4kg (固定ブレーキット) | 170.2kg (固定ブレーキット) | 218.0kg (固定枠) | 265.8kg (固定ブレーキット) | 313.6kg (固定ブレーキット) | ||
